数显充电宝选购指南！安克热门款拆解，这些芯片决定你的充电体验

前言

在当今移动充电设备市场中，配备数字显示屏幕的充电宝已成为用户优先考虑的选择。这类产品通过直观的屏幕界面，实时展示剩余电量百分比、输出功率等关键数据，部分高端型号还能智能估算充电时间，帮助用户在旅行、商务等场景中高效管理电力使用，显著提升用电的便捷性和安全感。

安克（Anker）作为全球知名的充电配件品牌，其数显充电宝系列在电商平台持续热销，覆盖从大容量户外电源到便携快充设备等多种类型。数字显示功能作为核心亮点，增强了产品的实用性。充电头网通过深度拆解多款安克数显充电宝，本文将从协议芯片的技术选型角度，系统分析其在设备兼容性、电量管理及快充协议支持方面的设计策略，为用户提供深入的技术参考。

安克数显充电宝汇总

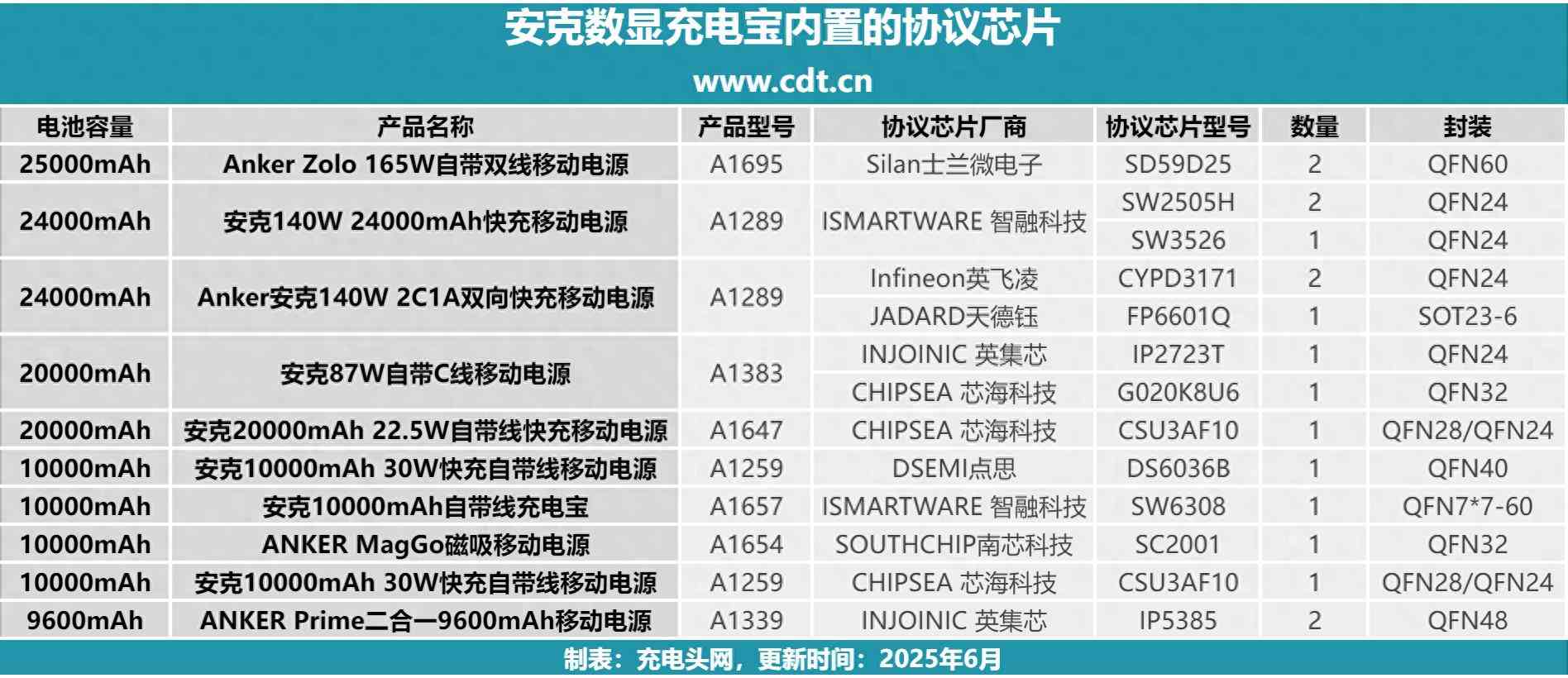

根据充电头网拆解数据库，安克多款数显充电宝采用了士兰微、智融科技、点思、英集芯、芯海科技及南芯科技等厂商的协议芯片。为方便用户对比，充电头网已将文中涉及的安克数显充电产品型号、协议芯片及部分参数整理成表，详细参数见下文解析。

Anker Zolo 165W自带双线移动电源

Anker Zolo 165W自带双线移动电源采用锖色柱状外观，配备1C1A接口和两根USB-C自带线，其中C口和自带线支持PD 100W双向快充，A口支持UFCS 33W输出，总输出功率达165W，可同时为四台设备充电。机身集成高清液晶屏，实时显示电池电量、寿命及输出功率等参数，方便用户监控充电状态，提升使用体验。

拆解显示，这款移动电源内置5串21700电池，来自Sunpower长虹三杰，单节容量5Ah。PCBA采用双板堆叠设计，分别管理两路同步升降压电路，充放电方案基于士兰微SD59D25移动电源SOC芯片。该芯片集成3路USB端口，内置4路PWM驱动控制，支持双向升降压转换，兼容PD3.0、PPS、QC4.0+、FCP、SCP等多种快充协议，有效简化外围电路并降低成本。

整机控制采用芯海科技CS32F103CBT7 MCU，电池组保护使用赛微微电主次级芯片，搭配CW2217B电量计进行精准电量检测。内部滤波电容来自东佳，电池组通过塑料框架固定，PCBA模块填充导热胶和硅胶垫，确保结构稳固和散热性能。

相关阅读

1、拆解报告：Anker Zolo 165W自带双线移动电源

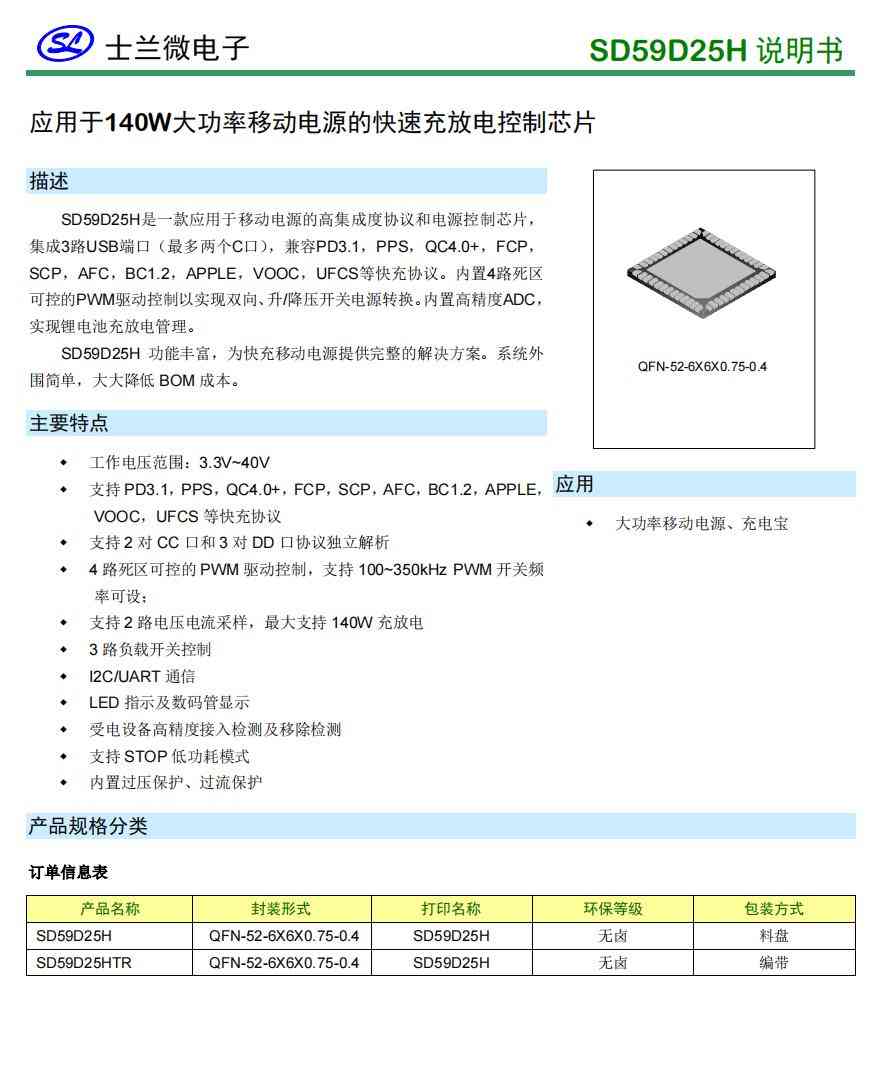

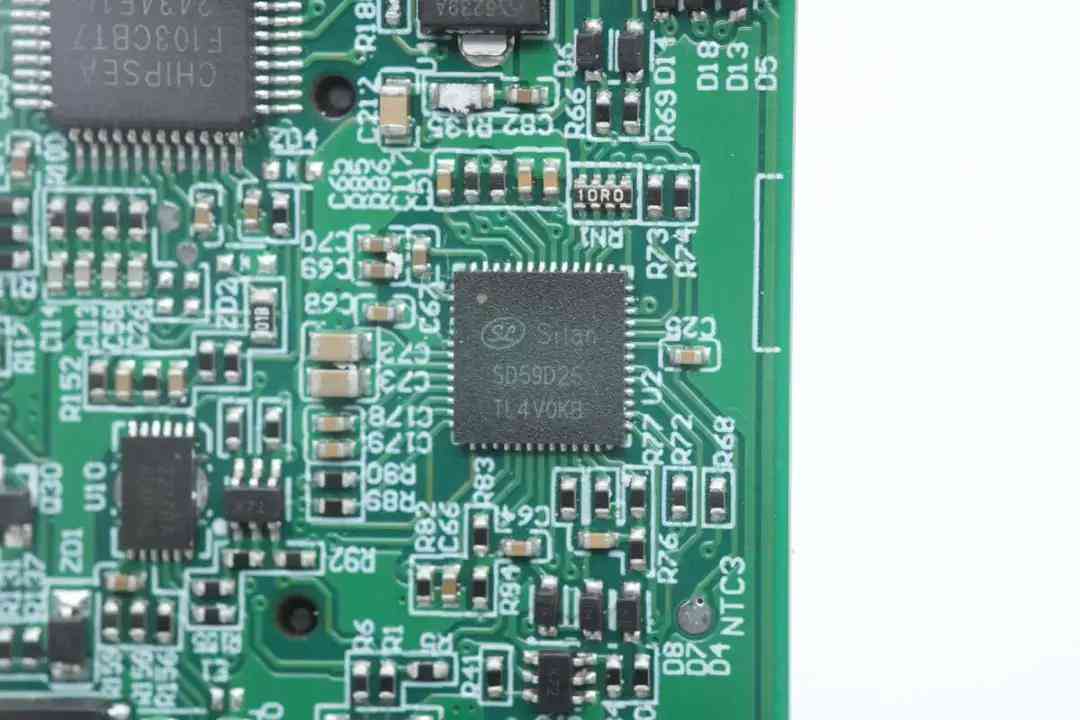

内置的协议芯片 Silan士兰微电子 SD59D25

SD59D25H是一款高集成度协议和电源控制芯片，专为移动电源设计，支持3路USB端口配置，包括两个C口和一个其他类型接口，具备双路电压电流采样能力，最大支持140W快充功率。

SD59D25H支持2对CC口和3对DD口独立协议解析，兼容PD3.1、PPS、QC4.0+、FCP、SCP、AFC等主流快充协议，满足多样化设备需求。内置4路PWM驱动实现高效升降压转换，集成高精度ADC和LED数码管显示，支持锂电池充放电管理和电量指示。

芯片工作电压范围3.3V至40V，支持插拔检测和I²C/UART通信，内置3路负载控制开关，提升系统灵活性和效率。具备低功耗模式及过压过流保护，采用QFN52封装，适用于大功率快充充电宝应用。

相关阅读：

1、士兰微发布140W大功率PD3.1升降压芯片，SD59D25系列芯片深度解析

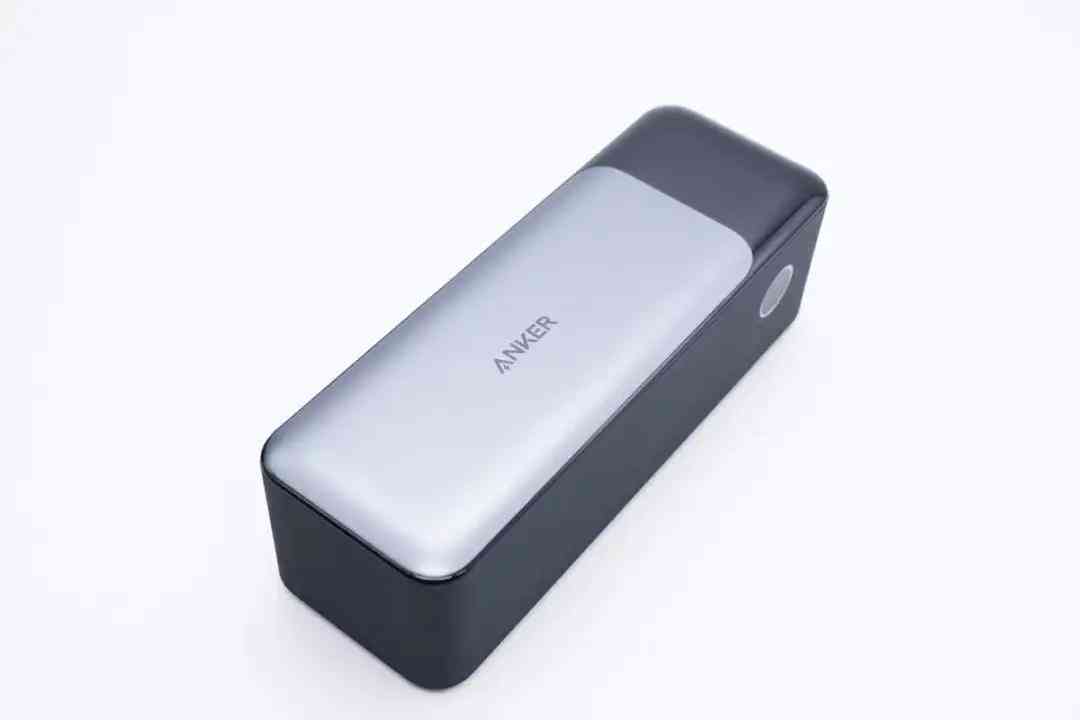

安克140W 24000mAh快充移动电源

安克140W快充移动电源内置24000mAh大容量电池组，配备2C1A接口，单口最大输出140W，支持三设备同时充电。机身液晶屏实时显示电量和输出功率，增强用户交互体验。

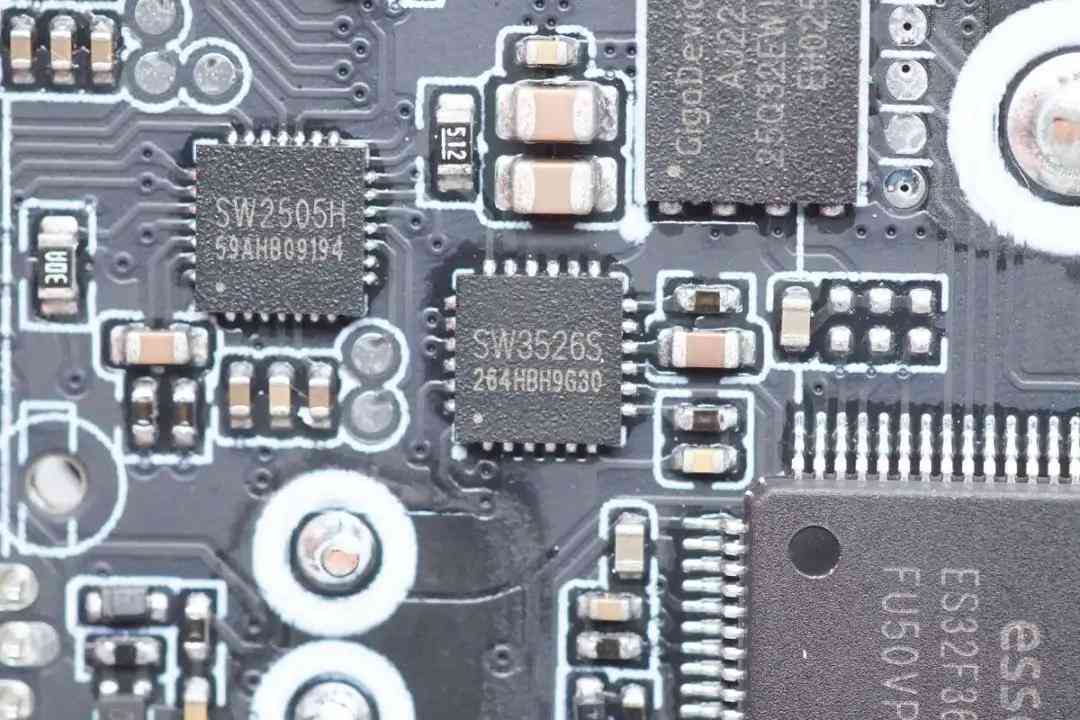

拆解显示，移动电源采用6串21700力神电池，单节容量4Ah。内部设计两路同步升降压电路和一路同步降压电路，升降压部分使用南芯科技SC8815控制器搭配智融科技SW2505协议芯片，降压部分采用智融SW3526芯片，分别为两个USB-C和一个USB-A接口供电。

整机控制由东软载波ES32F3654LT MCU负责，电池组保护使用创芯微CM1361芯片并配备均衡电路，电量检测由赛微CW2217BAAD实现。滤波电容来自柏瑞凯和永铭，开关管选用长晶科技产品。电池组通过塑料框架固定，PCBA模块填充导热材料，确保稳定性和散热效果。

相关阅读

1、拆解报告：安克140W 24000mAh快充移动电源

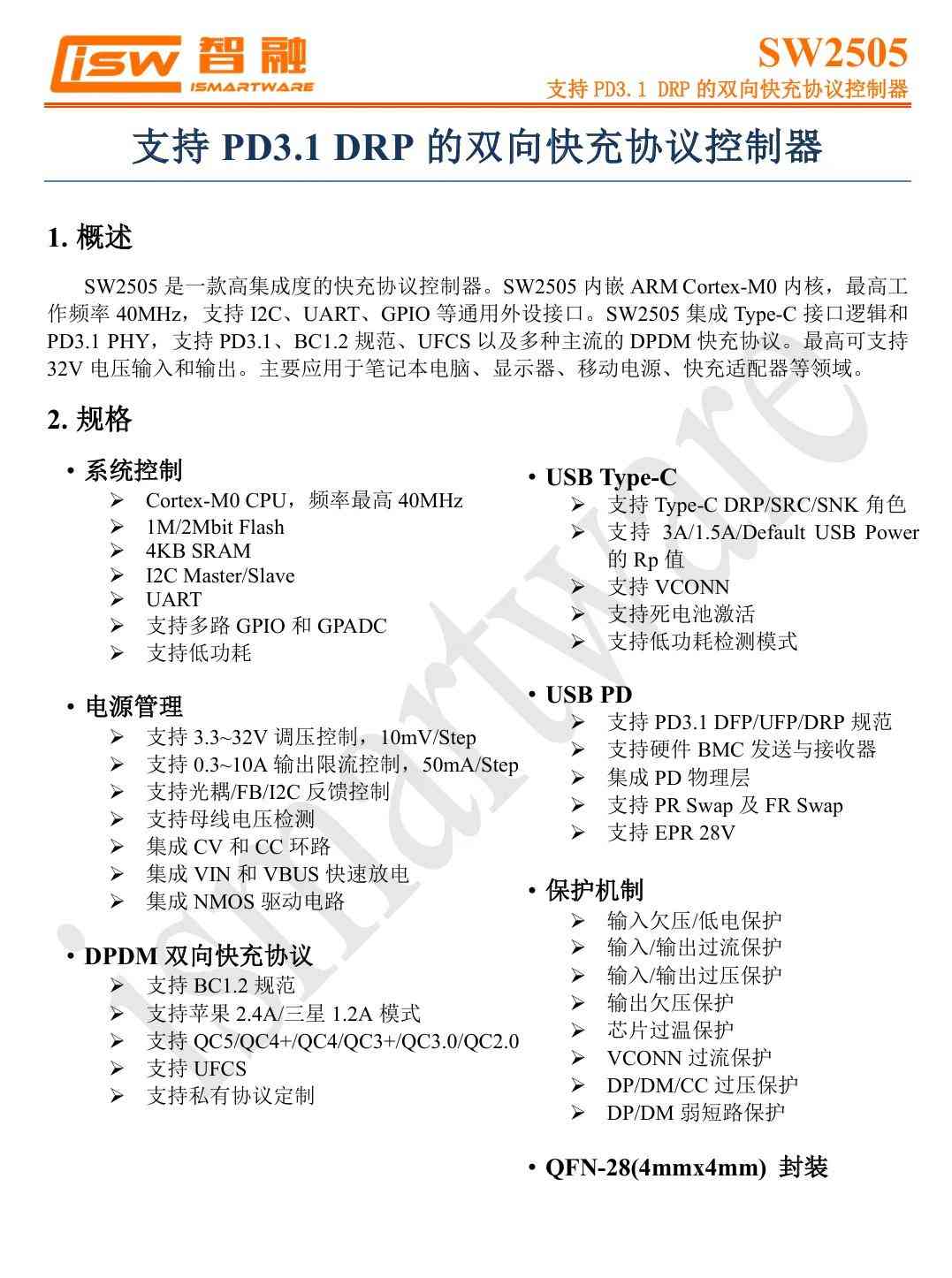

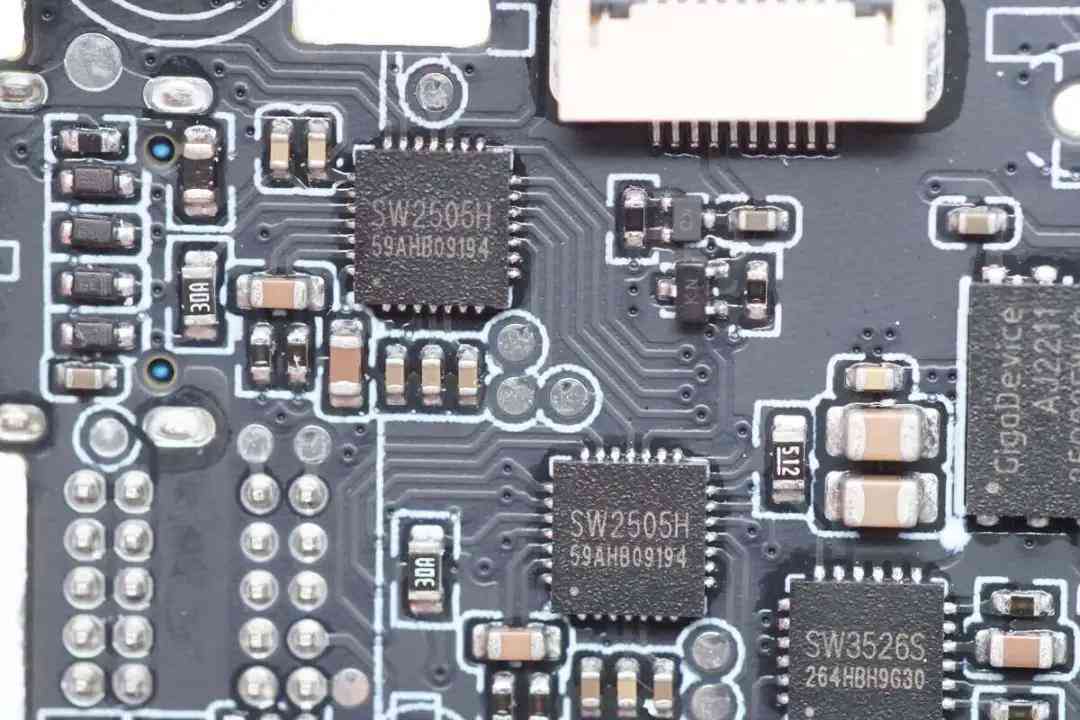

内置的协议芯片 ISMARTWARE 智融科技 SW2505H

SW2505H是一款低功耗协议控制器，全面支持PD3.1、QC、UFCS等快充协议，通过USB PD3.1 EPR和UFCS认证，支持DRP模式。芯片内置MCU，提供16路GPIO，C口支持在线升级和仿真调试，兼容光耦/FB/I2C控制。

SW2505集成40MHz Cortex-M0处理器、大容量存储和多种通信接口，支持3.3~32V宽电压调节和0.3~12A电流限制，具备多种反馈控制和母线电压检测功能。内部集成CV/CC环路、快速放电电路及NMOS驱动，确保系统稳定可靠。

芯片支持DPDM快充协议和BC1.2、PD3.1等规范，集成Type-C逻辑，兼容多种私有协议，具备死电池激活和低功耗检测功能，智能优化充电参数。采用QFN-28封装，适用于笔记本、移动电源等设备。

相关阅读：

1、智融SW2505H 通过USB PD3.1EPR认证，引领快充新纪元

2、通过UFCS与PD3.1双重认证，智融快充协议芯片SW2505H优势解析

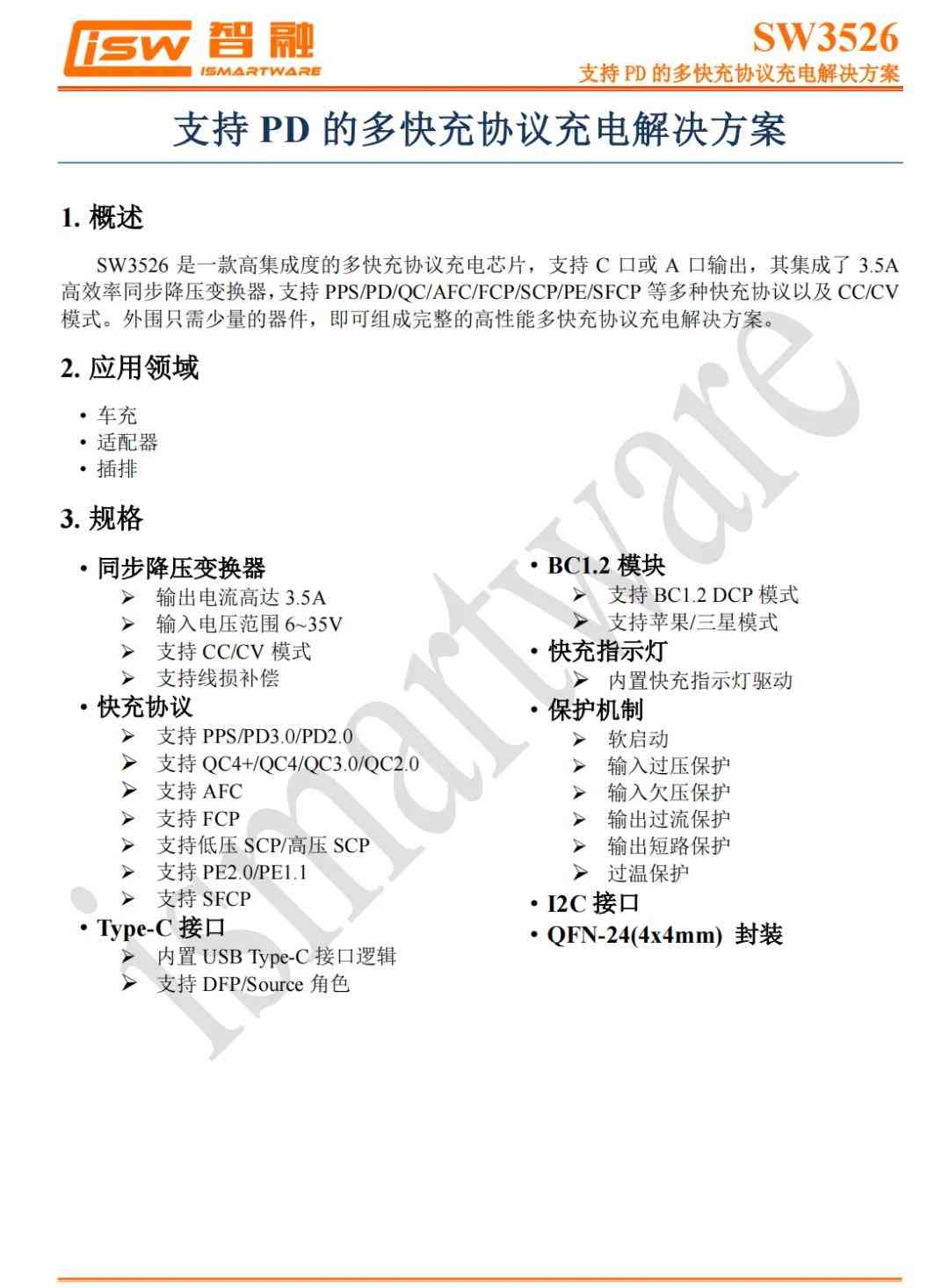

ISMARTWARE 智融科技 SW3526

智融科技SW3526芯片集成3.5A高效同步整流降压转换器，支持PPS、PD、QC、AFC、FCP等主流快充协议，兼容CC/CV模式。外围元件精简，可构建高性能多协议充电解决方案。

SW3526高度集成协议芯片、降压控制器和MOS管，简化多口快充电路设计，提升空间利用率和成本效益。

相关阅读：

1、支持全主流协议，满足百瓦快充设计，智融畅销明星产品SW3526

2、智融SW3526落地案例一览，移动电源与桌面充电站热卖不停

Anker安克140W 2C1A双向快充移动电源

安克140W双向快充移动电源是首款支持USB PD3.1协议的设备，具备140W双向快充能力，30分钟可充电70%。配备2C1A接口，支持三路同时输出，数显屏增强实用性和状态监控。

拆解显示，移动电源采用力神21700电池，6节串联，模块化设计便于维护。电池保护使用创芯微CM1361芯片并支持均衡功能，电量计量由赛微微电CW2217B完成，确保显示精度。

升降压电路板采用东软载波ES32F3654LT MCU控制，三路南芯科技SC8815实现电压转换，协议芯片为英飞凌CYPD3171，兼容USB PD3.1。电池组通过框架固定，电路板填充导热材料，优化散热和可靠性。

相关阅读：

1、拆解报告：Anker安克140W 2C1A双向快充移动电源

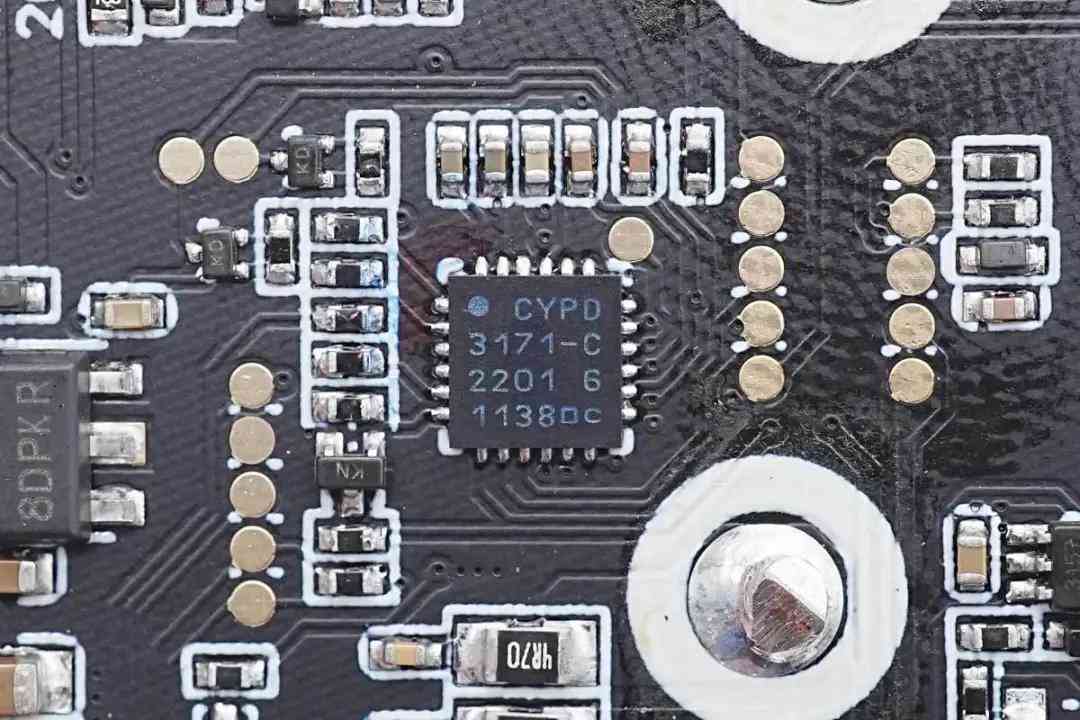

内置协议芯片 Infineon 英飞凌 CYPD3171

CYPD3171是支持USB PD3.1的协议芯片，属于CCG3PA系列，内置ARM Cortex-M0处理器，64KB Flash和8KB SRAM，支持双向应用。兼容QC4.0、苹果2.4A和三星AFC协议，集成系统级保护功能，采用QFN24封装。

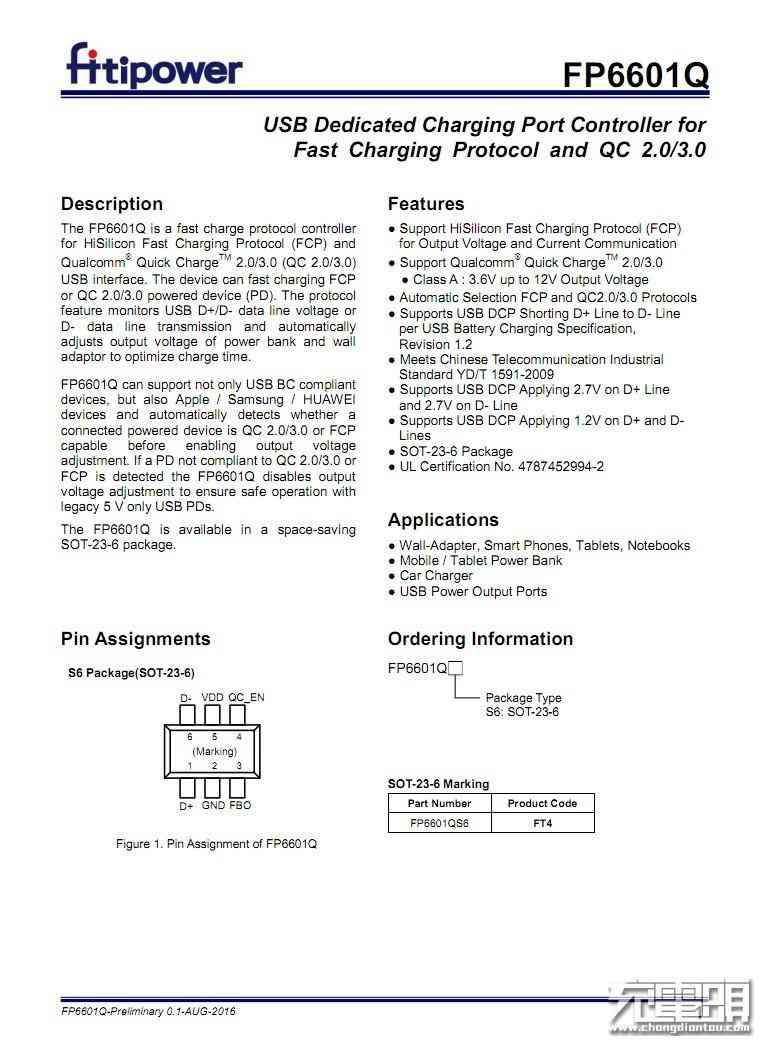

JADARD 天德钰 FP6601Q

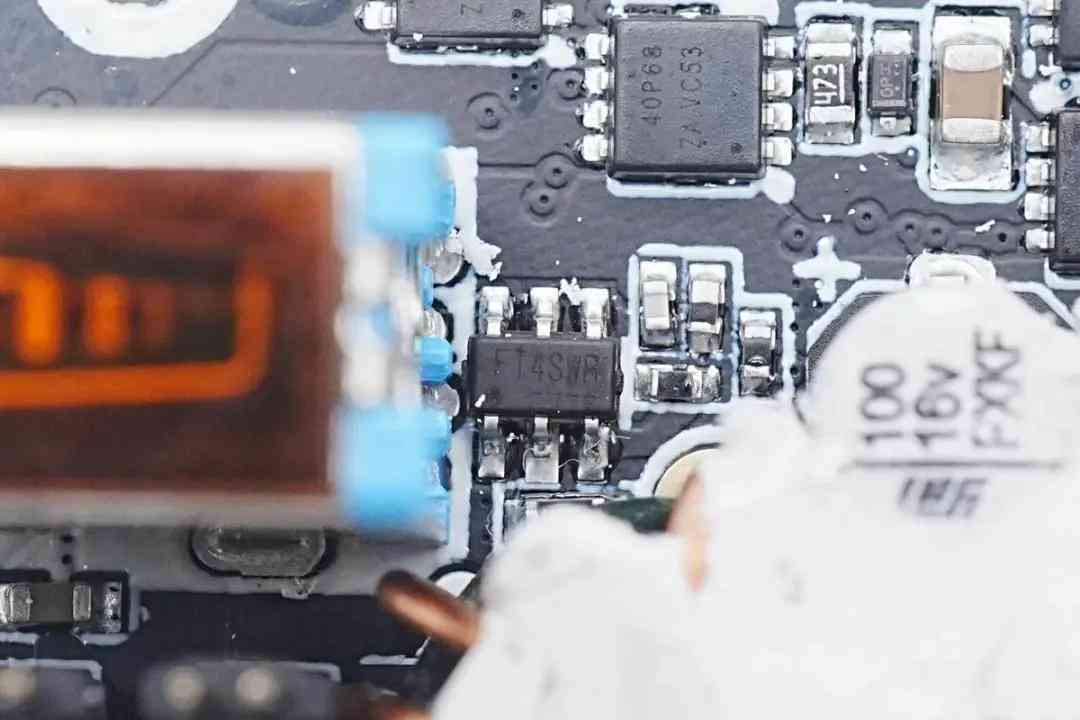

USB-A口协议芯片采用天德钰FP6601Q，支持QC2.0/3.0和华为FCP快充协议，广泛应用于多种充电设备。

FP6601Q详细资料。

相关阅读：

1、又见FP6601Q，带USB-C三口车充拆解

2、天钰推出高通QC3+新品JD6632，全兼容FP6601Q

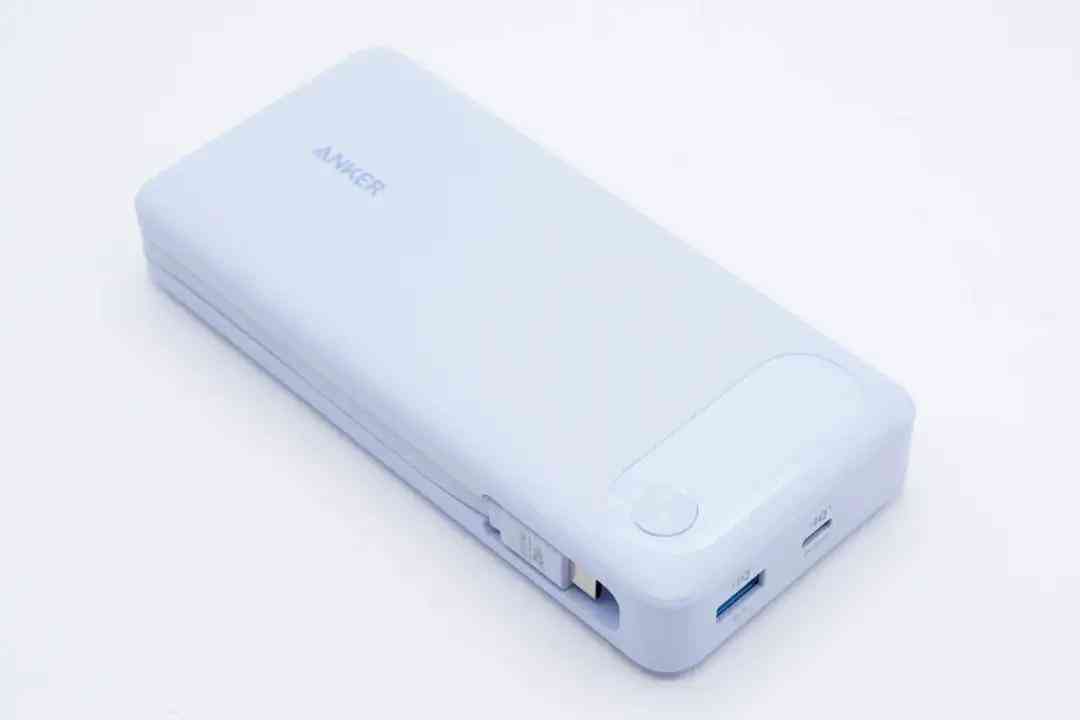

安克87W自带C线移动电源

安克87W自带C线移动电源采用蓝紫色砖式设计，配备USB-C自带线和1A1C接口，C线及C口支持PD 65W双向快充，A口输出功率达22.5W，总功率87W。20000mAh容量搭配数显屏，实时显示电量，便于移动场景使用。

拆解显示，电源内置4节长虹三杰INR21700-5000电芯，串联连接，已通过CCC认证。电池组保护由赛微微电CW1244芯片和宜源ET6304 MOS管实现。

移动电源采用两路同步升降压电路，协议芯片为英集芯IP2723T和芯海CS32G020。升降压控制由南芯SC8815芯片和宜源ET6300T开关管负责。内部通过硅胶和铜箔加强散热，结构紧凑可靠。

相关阅读

1、拆解报告：安克87W自带C线移动电源

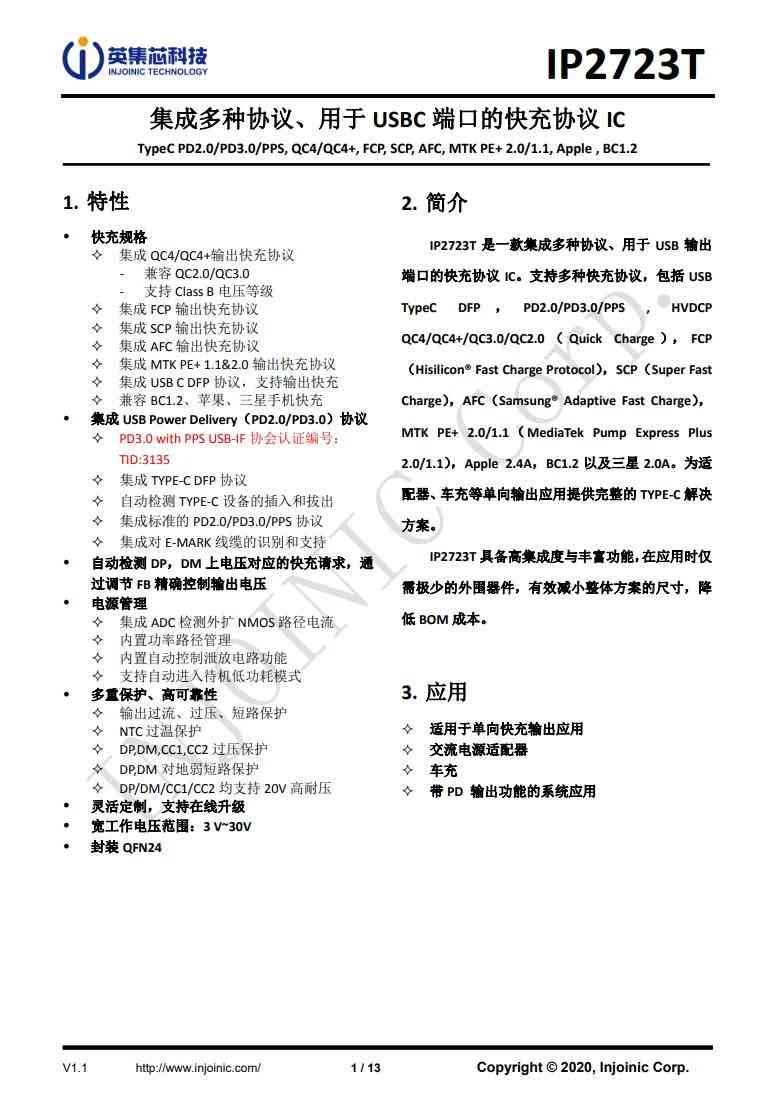

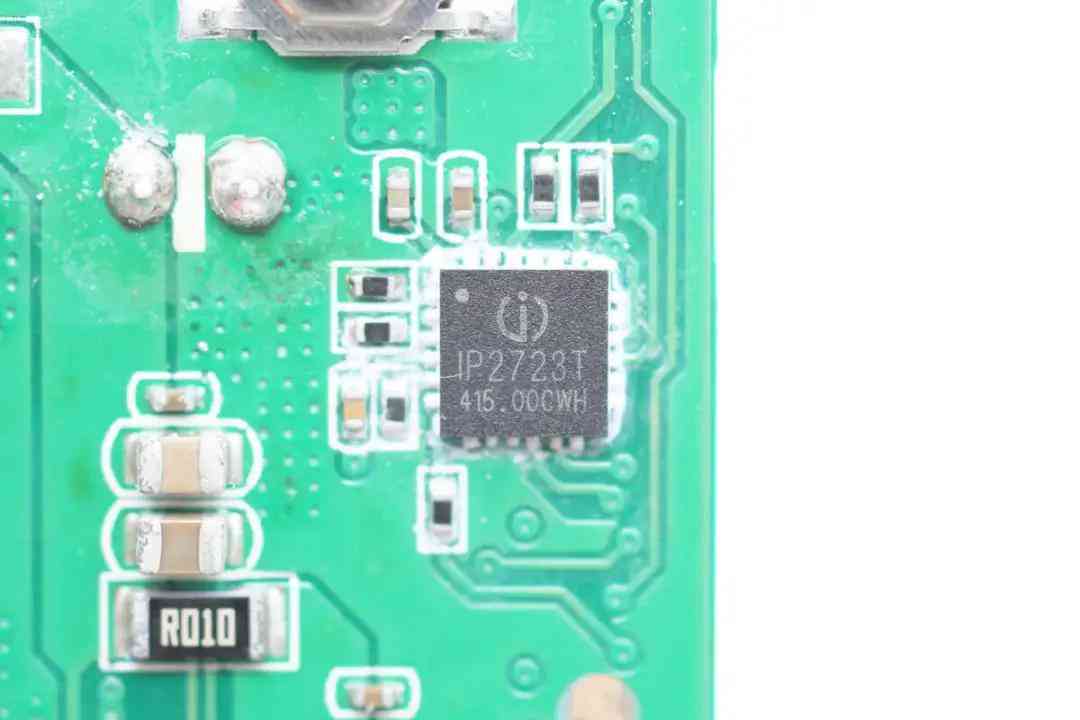

内置的协议芯片 INJOINIC 英集芯 IP2723T

IP2723T是一款多功能快充协议IC，支持USB Type-C DFP、PD2.0/3.0/PPS、QC4/4+/3.0/2.0、FCP、SCP、AFC等协议，兼容苹果2.4A和BC1.2标准，为适配器、车充等设备提供完整解决方案。

芯片集成度高，外围元件少，有助于缩小方案尺寸并降低BOM成本。

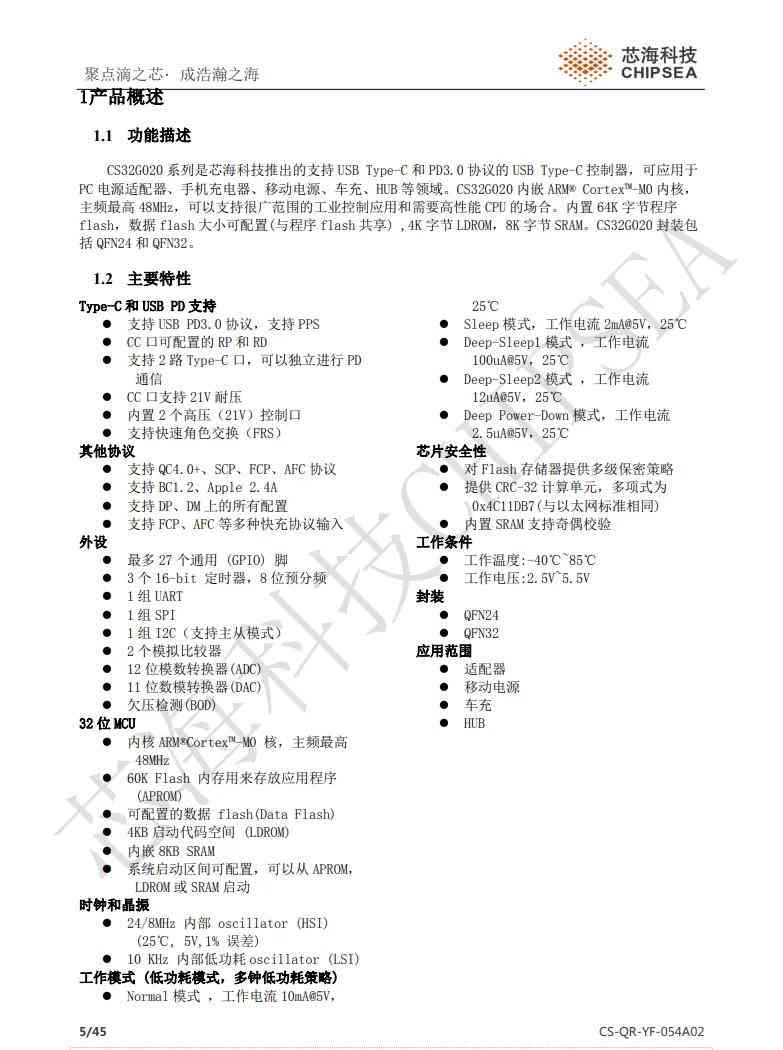

CHIPSEA 芯海科技 CS32G020

CS32G020系列是芯海科技推出的USB-C控制器，支持Type-C和PD3.0协议，适用于PC电源、移动电源等领域。内置ARM Cortex-M0内核，主频48MHz，支持高性能应用。

芯片提供64KB程序flash和8KB SRAM，支持多种封装，此处为QFN32封装。

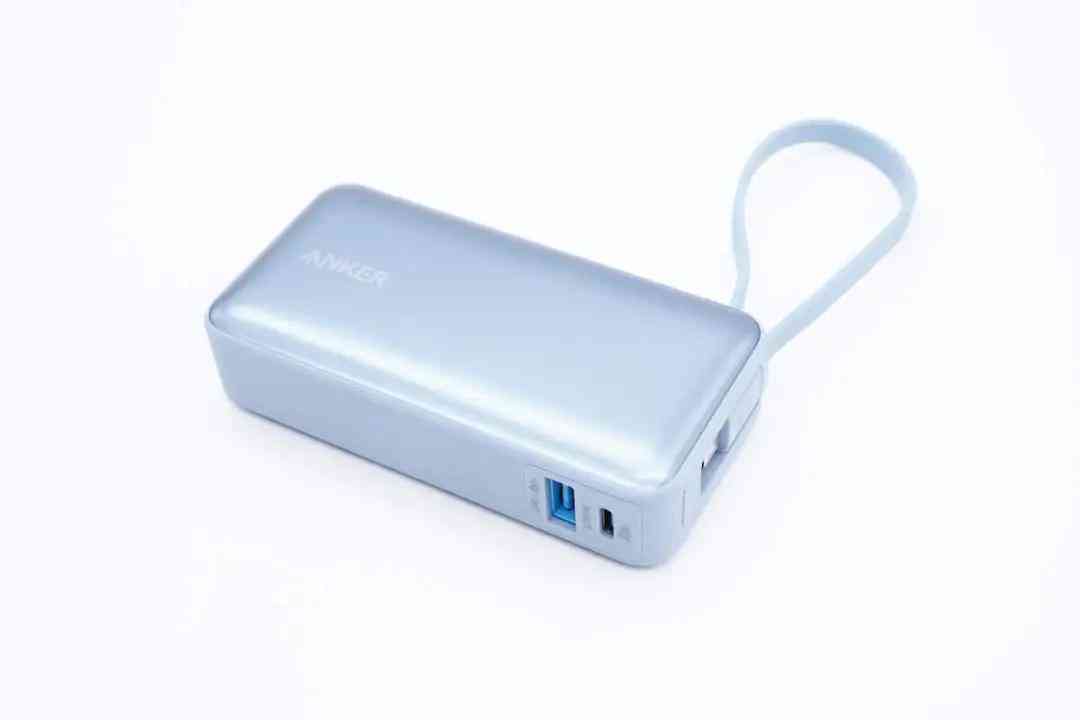

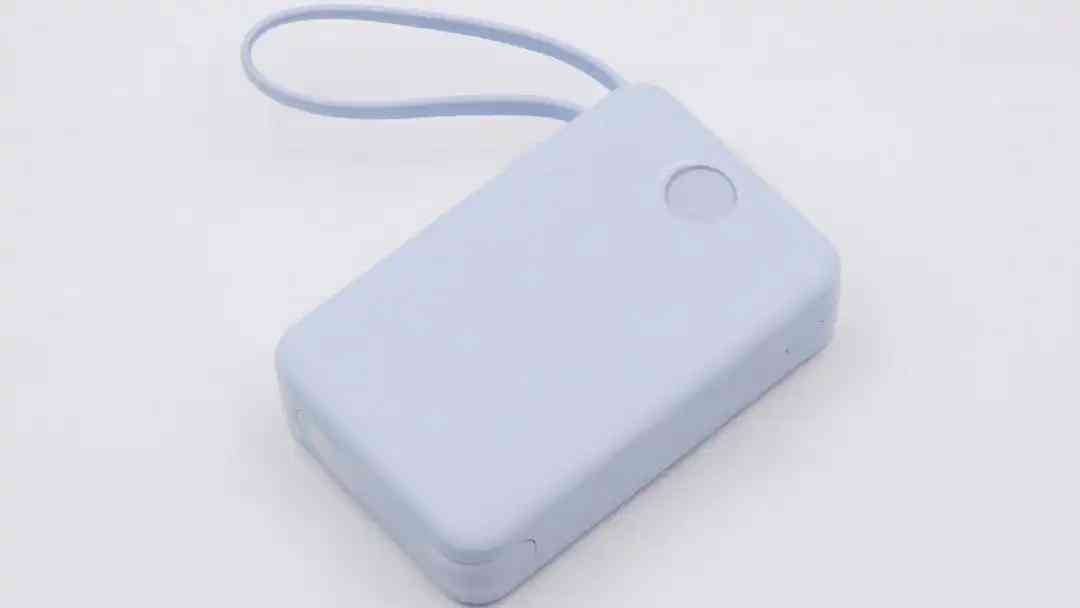

安克20000mAh 22.5W自带线快充移动电源

安克这款自带线快充移动电源内置20000mAh电池，续航能力强，可为手机多次充电。自带USB-C线简化充电过程，另备USB-C和USB-A接口，兼容传统设备。数显屏增强使用便利性。

拆解显示，移动电源采用两片并联电池，粘贴双面胶缓冲保护。电池配备热敏电阻和保护板，确保安全。内部使用南芯SC8933升压转换器实现快充输出，协议控制由芯海科技CSU3AF10负责，显示驱动采用CSU32P10。

相关阅读

1、拆解报告：安克20000mAh 22.5W自带线快充移动电源

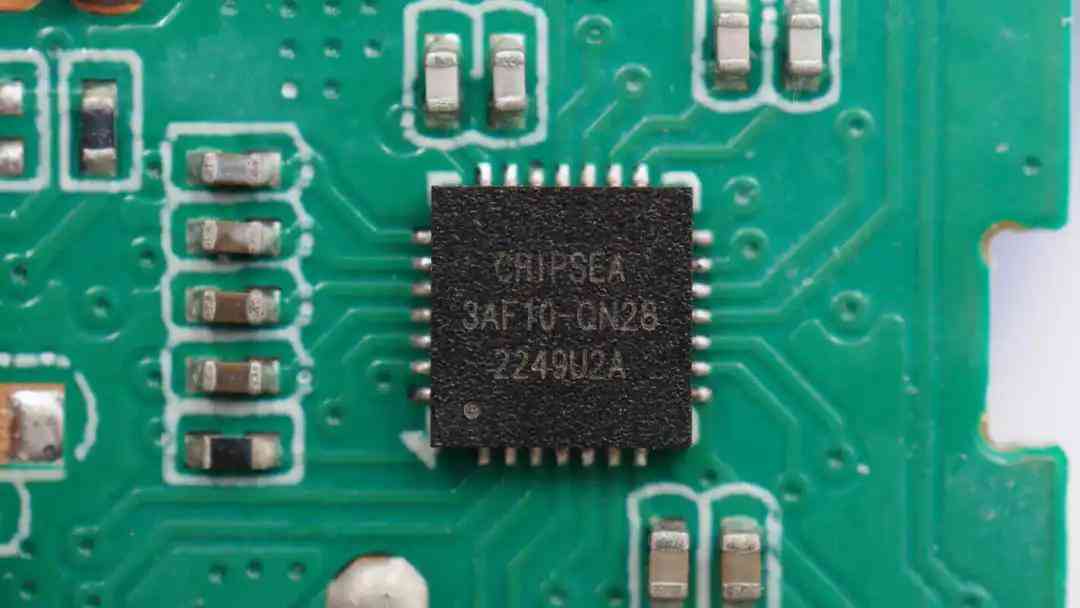

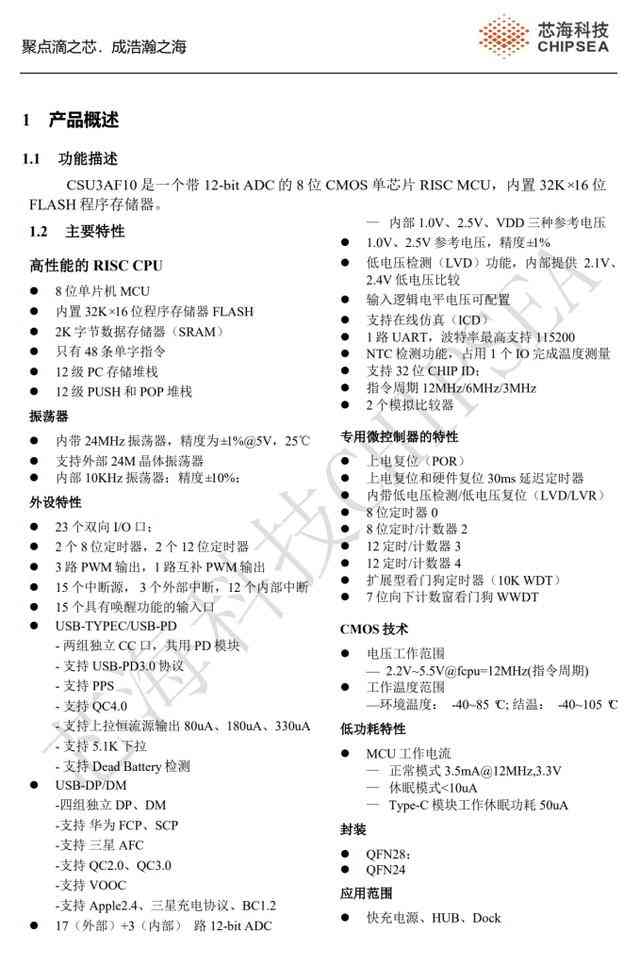

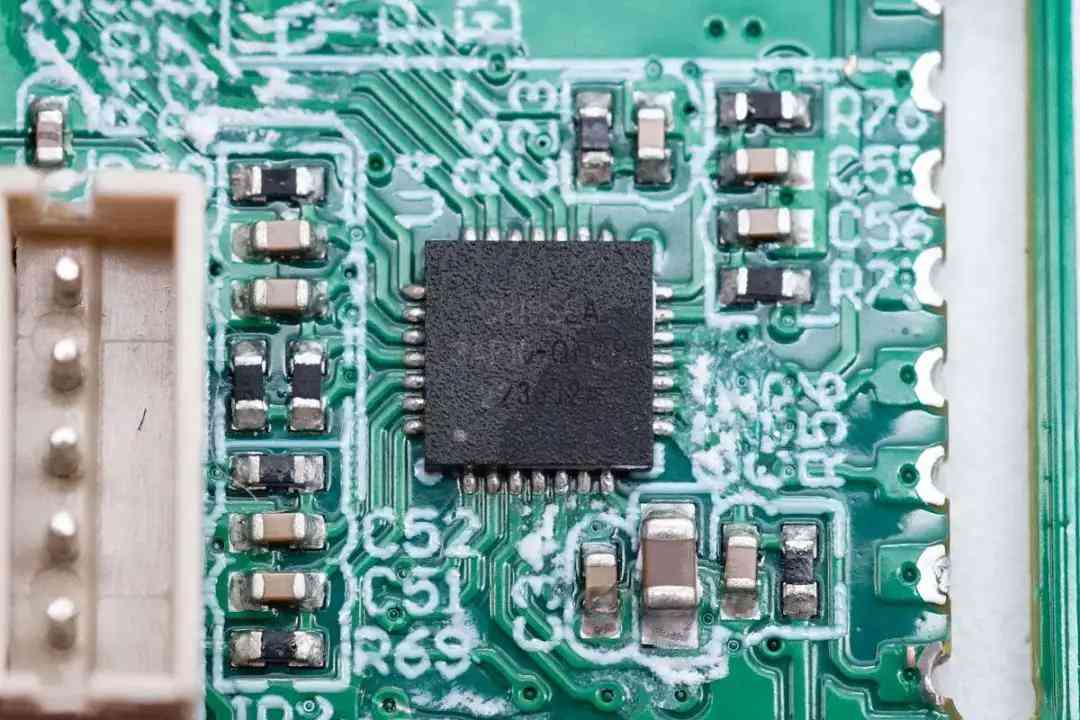

内置的协议芯片 CHIPSEA 芯海科技 CSU3AF10

CSU3AF10是一款支持USB Type-C和PD3.0快充协议的控制器，内置8位RISC内核，32K FLASH和2K SRAM，支持两路独立Type-C口。兼容QC4、华为SCP/FCP、三星AFC等协议。

芯片支持NTC过热检测，提供QFN28/24封装，适用于快充电源和HUB等设备，新增PD3.1和UFCS协议支持。

相关阅读

1、全能PD快充控制器芯片，芯海科技CSU3AF10优势全解析

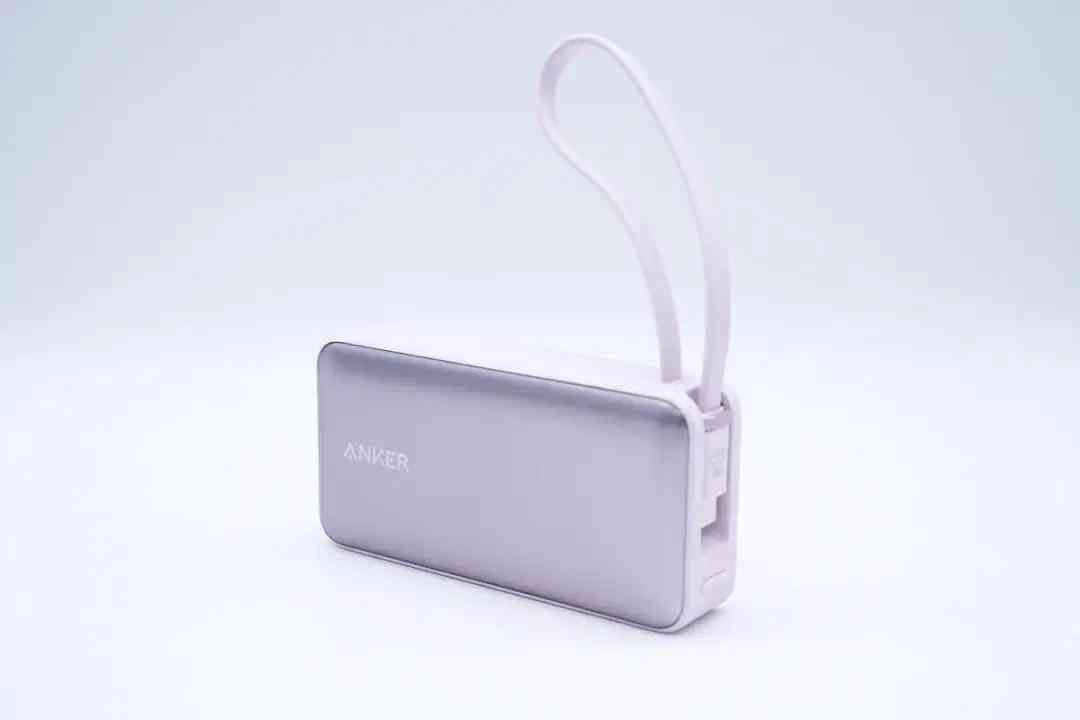

安克10000mAh 30W快充自带线移动电源

安克10000mAh 30W快充自带线移动电源外观精美，触感细腻，配备1A1C接口和USB-C自带线，C口及C线支持PD 30W双向快充，A口输出兼容多种设备。数显屏显示电量和预计充电时间，壳体条纹设计提升握持感。

拆解显示，内部PCBA采用堆叠设计，优化空间利用。移动电源SOC为点思半导体DS6036B，支持PD3.1、QC4.0、AFC、SCP等协议，集成同步升降压变换器，兼容2-6节电池串联，简化电路设计。

电池组由两节长虹三杰INR21700-5000串联而成，内部填充泡棉和导热胶，确保缓冲和散热。产品设计紧凑，功能实用。

相关阅读

1、拆解报告：安克10000mAh 30W快充自带线移动电源

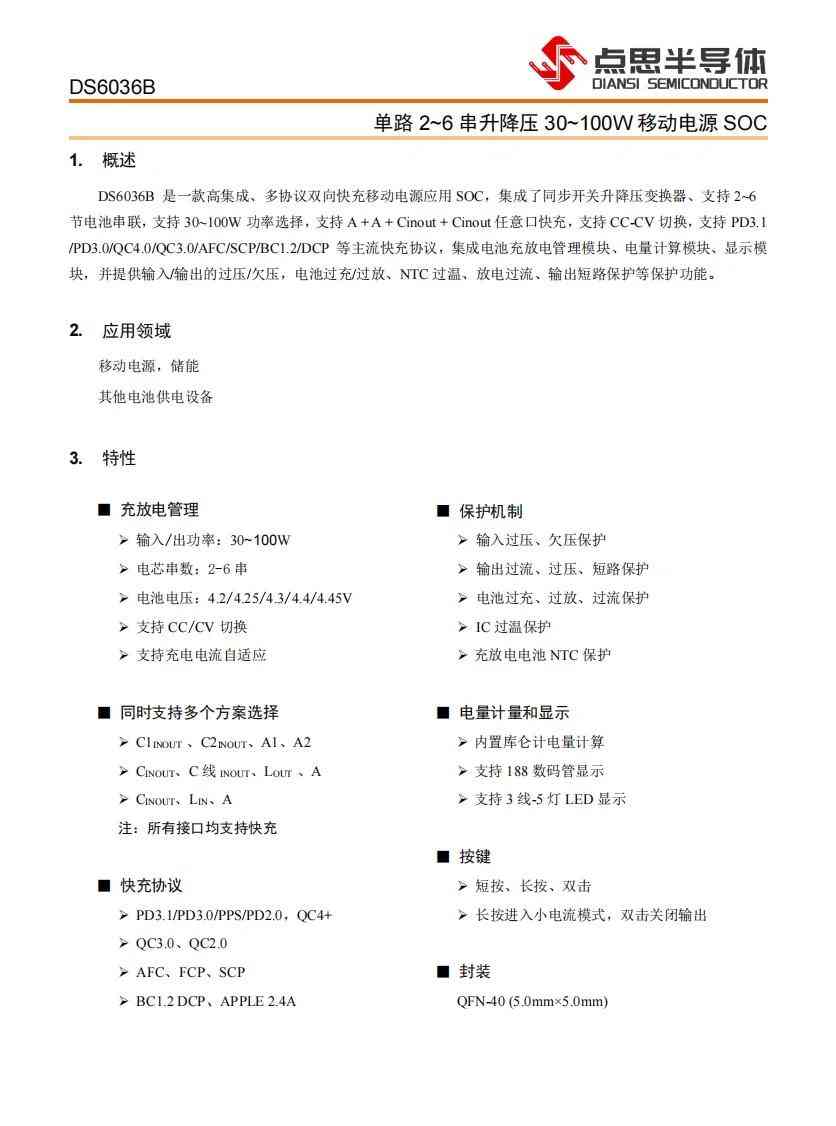

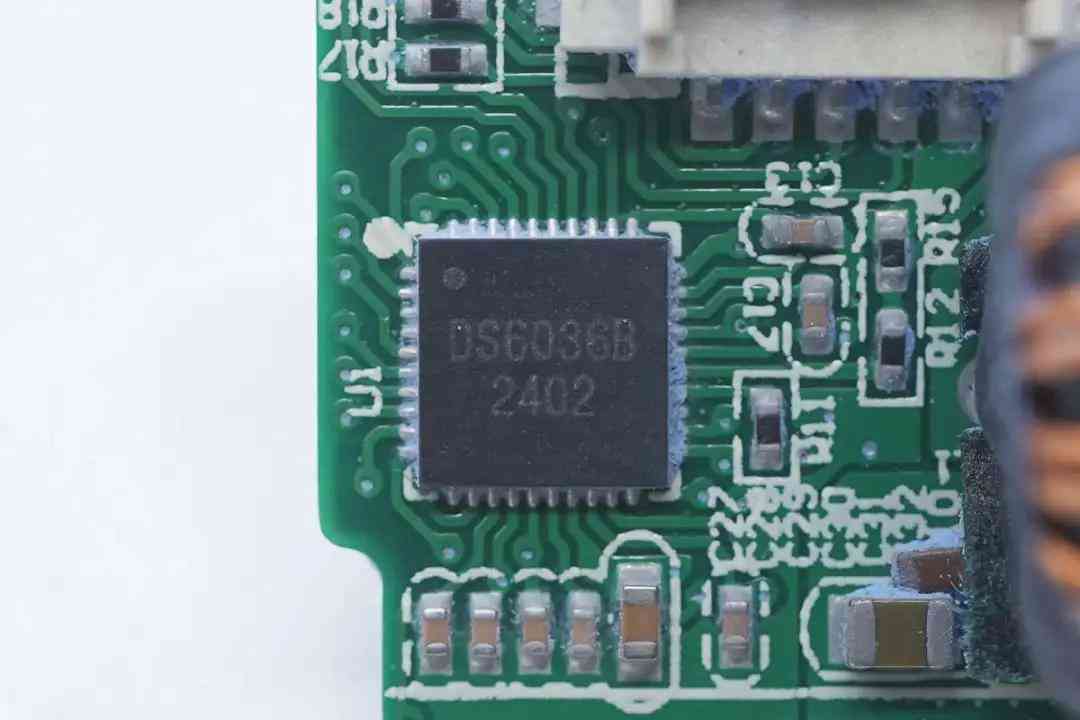

内置的协议芯片 DSEMI点思 DS6036B

DS6036B是一款高集成度双向快充移动电源SOC，集成同步升降压变换器，支持2-6节电池串联，功率范围30-100W。兼容A+A+Cinout任意口快充，支持CC-CV切换和PD3.1、QC4.0、AFC等协议。

芯片集成电池管理、电量计算和显示模块，提供过压、过流、短路等保护功能，采用QFN-40封装。

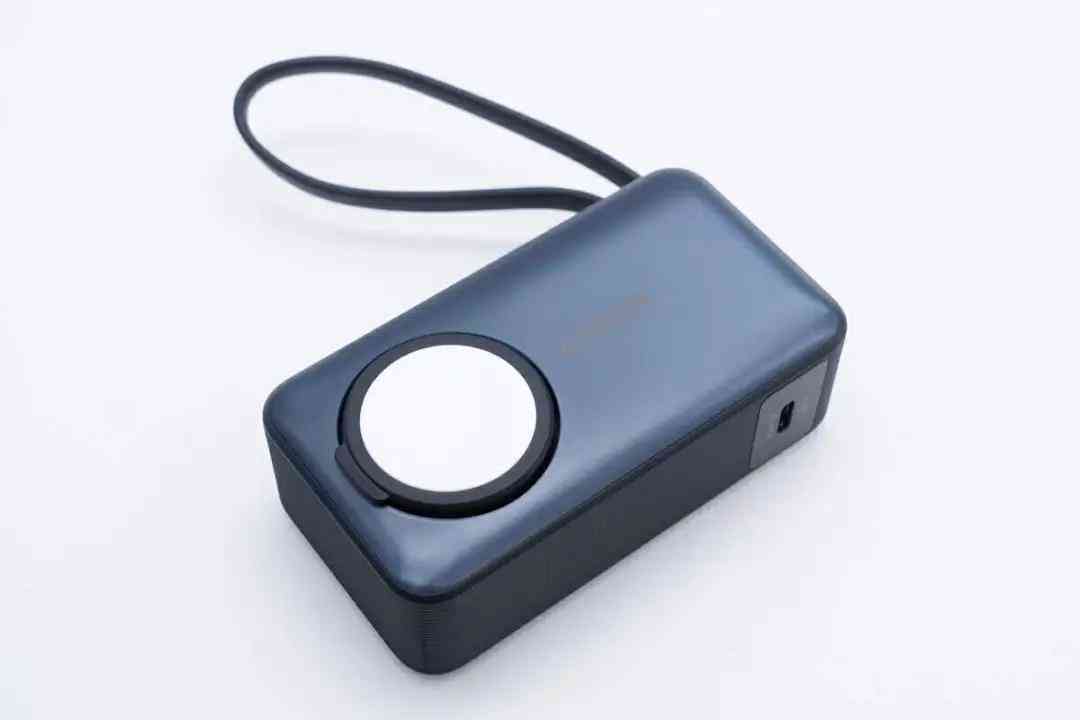

安克10000mAh自带线充电宝

安克新款10000mAh自带线磁吸无线充电宝外观小巧，支持手机、平板充电，配备90°折叠磁吸模块，兼容Apple Watch。自带USB-C线和接口支持UFCS和PD 30W双向快充，数显屏显示电量和工作状态，壳体箭状条纹增强握感。

拆解显示，PCBA采用堆叠设计，SOC为智融科技SW6308，支持UFCS、PPS、PD等协议，集成双向升降压控制器，兼容2-6节电池串联。无线充电模块集成磁吸功能，内部填充硅胶和泡棉，确保散热和保护。

相关阅读

1、拆解报告：安克10000mAh自带线充电宝

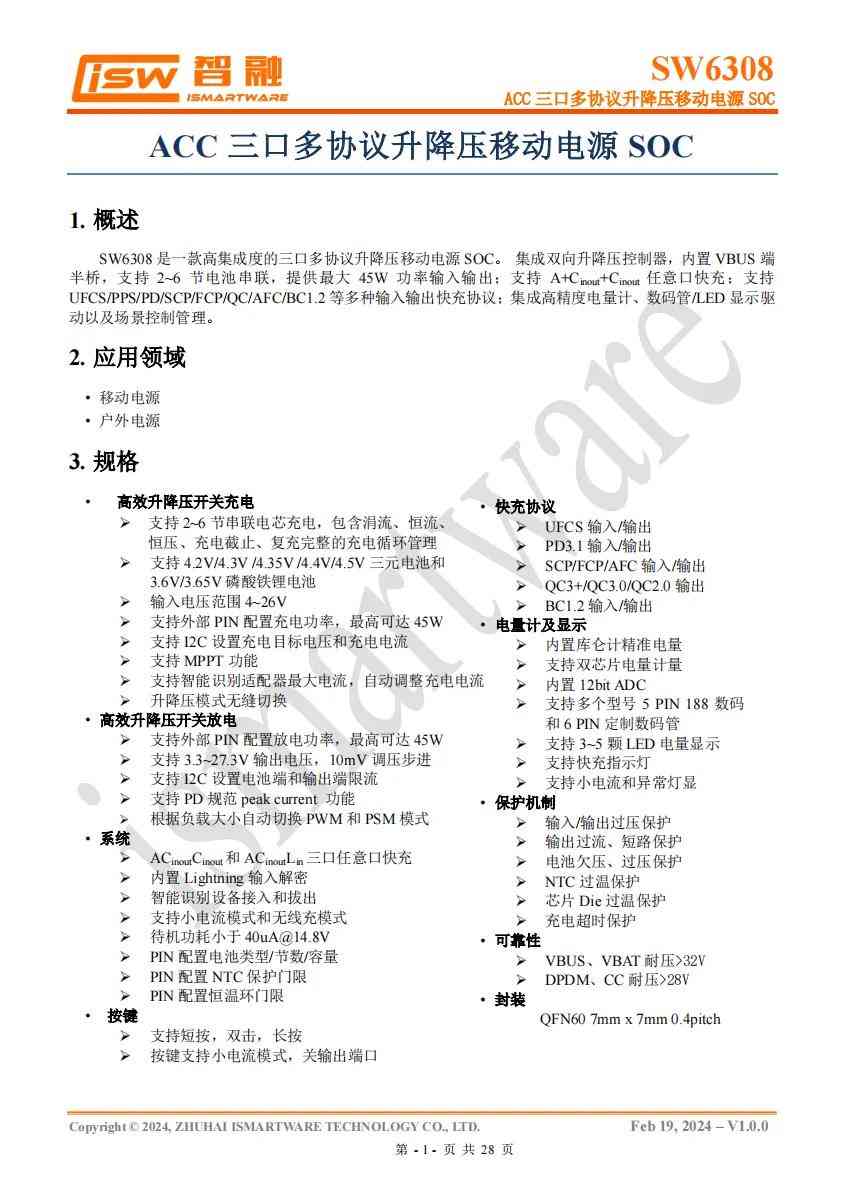

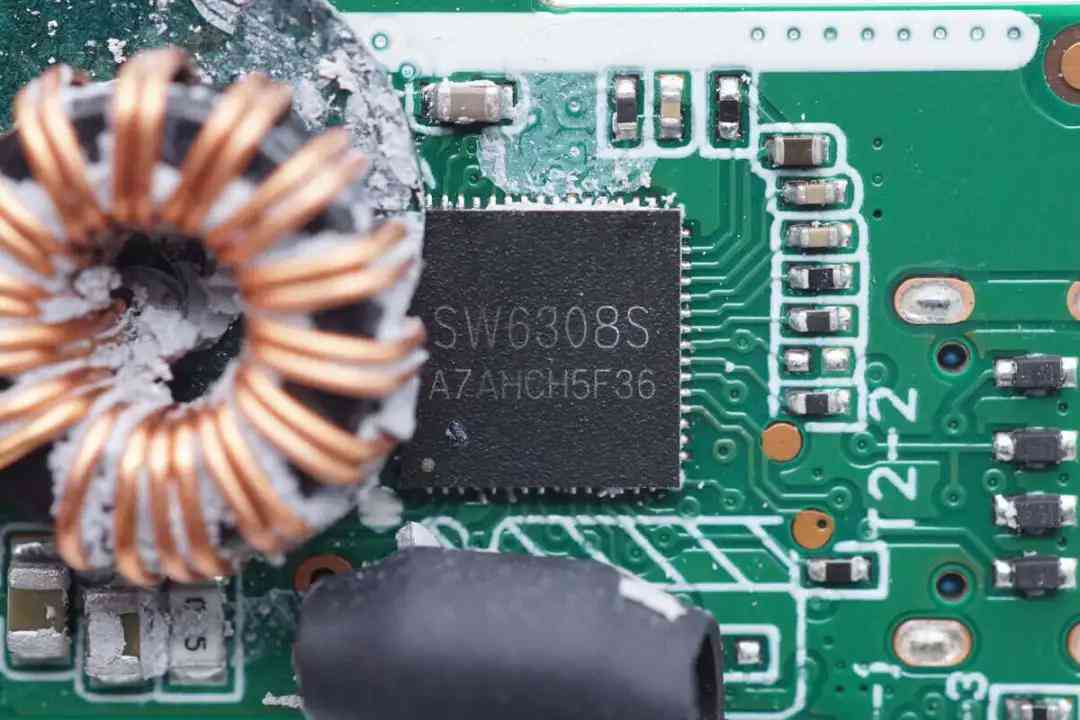

内置的协议芯片 ISMARTWARE 智融科技 SW6308

SW6308是一款高性能移动电源SOC，支持USB-C、USB-A和Lightning接口，输入电压范围4V-26V，兼容2-6节电池串联，提供高达45W输入输出功率。

芯片通过UFCS融合快充标准，支持PD、SCP、FCP、AFC等主流协议，确保兼容性和效率。内部集成开关管，支持LED和数码管显示，采用QFN77-60封装，外围元件精简。

相关阅读：

1、支持UFCS融合快充，智融SW6308 45W多口快充移动电源方案解析

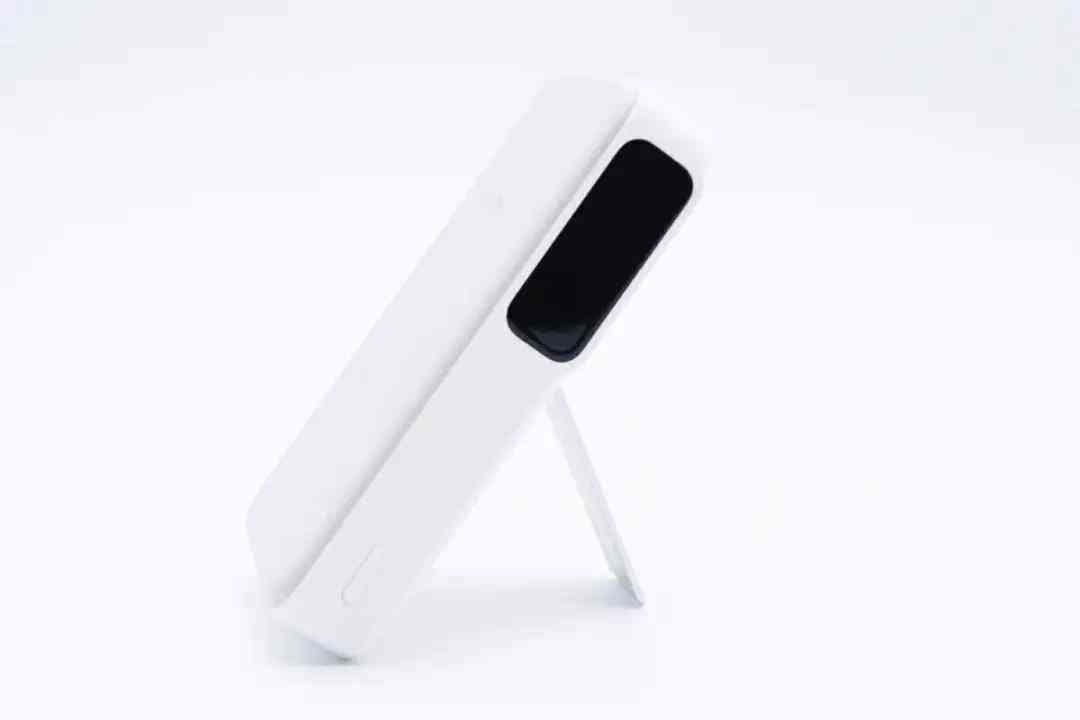

ANKER MagGo磁吸移动电源

安克MagGo充电宝采用扁平设计，背面带磁吸支架，体积小巧。侧面USB-C接口支持20W输入和27W输出，液晶屏显示电量和充放电时间，无线充电支持15W Qi2快充，内置距离传感器自动启停充电。

拆解显示，内置二串聚合物电池，线圈与电池间用铝板隔离，电池边缘贴泡棉缓冲。外壳粘贴石墨导热贴，加强散热。电池保护采用创芯微CM1020-UC和CM1010-H芯片，配备热敏电阻测温。

移动电源使用南芯SC8815升降压控制器和SC2001协议芯片，无线充电主控为易冲CPS8200，搭配复旦微加密芯片和威兆开关管。整机控制由东软载波MCU负责，USB-C口设TVS二极管防静电，内部做工精细。

相关阅读

1、特朗普同款充电宝，安克新款MagGo磁吸无线充移动电源拆解

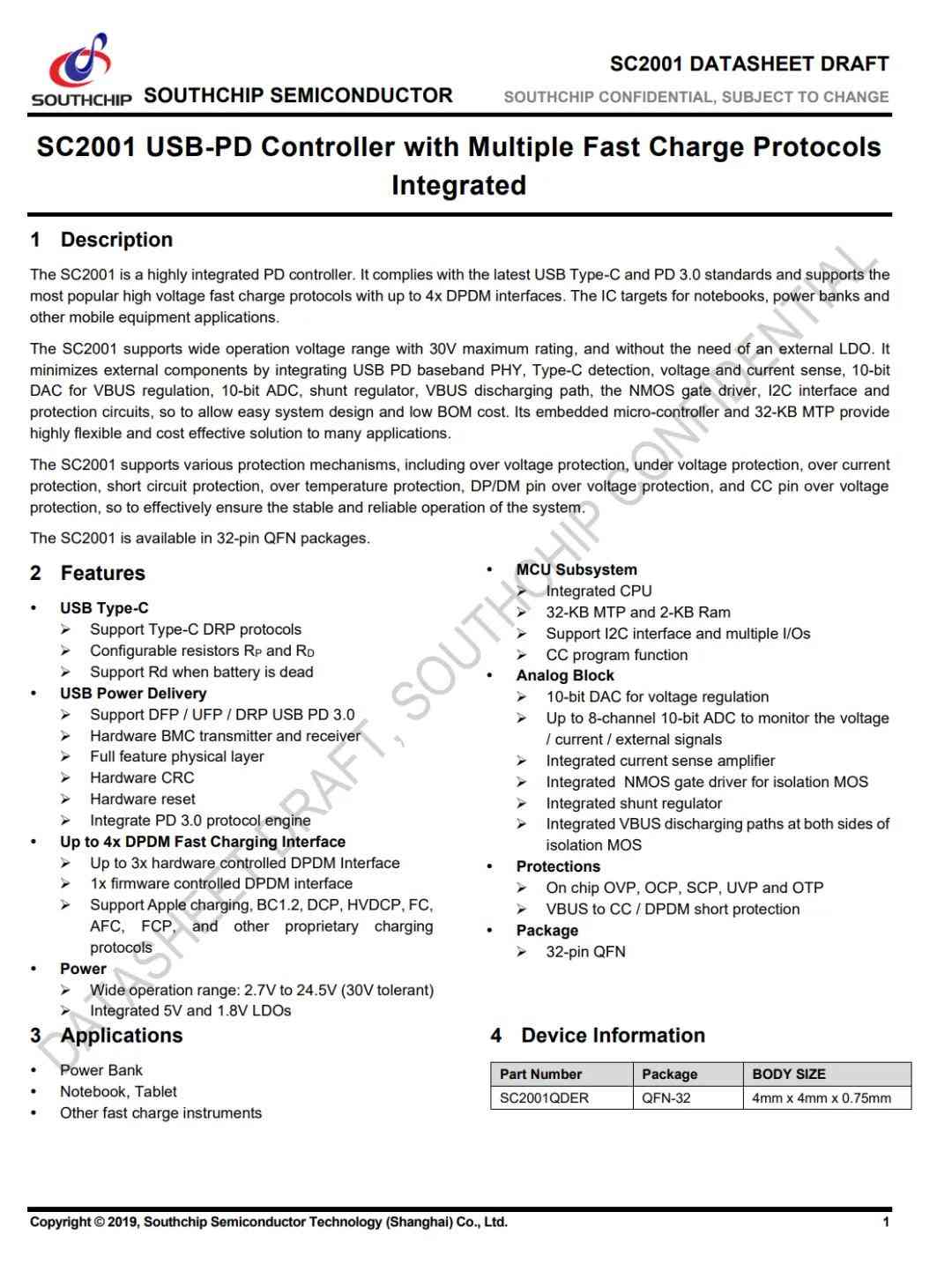

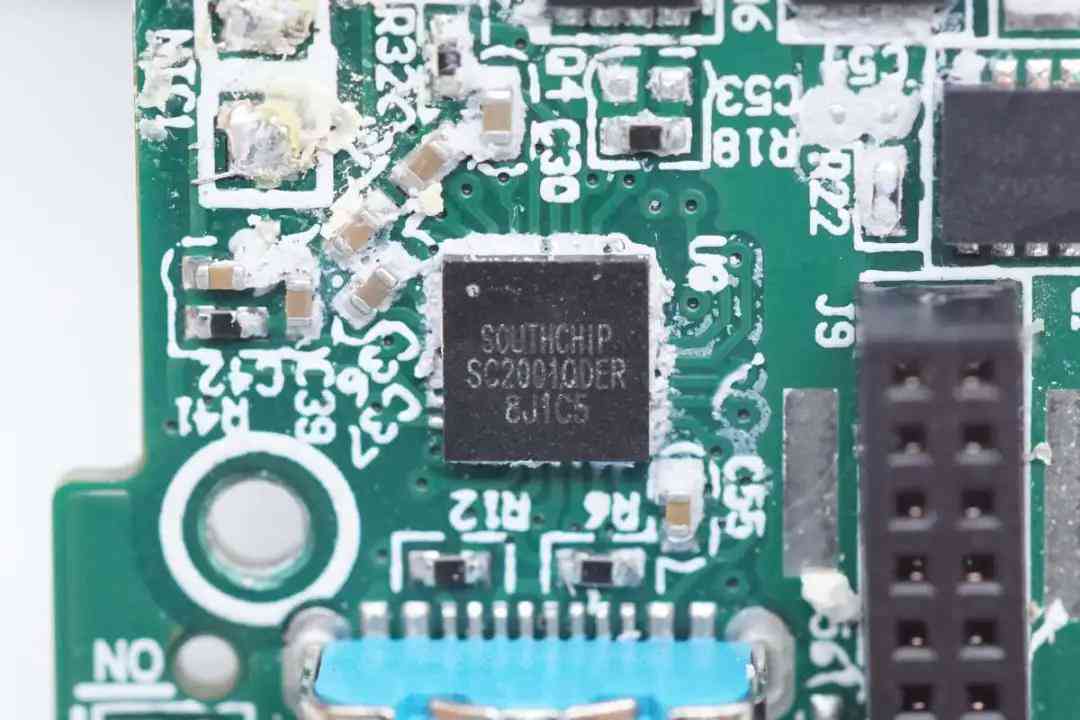

内置的协议芯片 SOUTHCHIP 南芯科技 SC2001

SC2001是一款高度集成USB PD控制器，符合Type-C和PD标准，额定电压30V，具备过热、过压、过流保护，确保系统安全。

芯片集成MCU子系统，支持CC引脚编程，内置驱动器、ADC和放大器，最小化外部组件数量。

SC2001适用于充电器、车充、移动电源等产品，采用QFN-32封装。

相关阅读：

1、南芯推出USB PD协议芯片SC2001，支持5口快充

2、南芯SC2001正式通过协会USB PD3.0认证

3、南芯SC2001超级闪充芯片通过OPPO认证！

安克10000mAh 30W快充自带线移动电源

安克这款10000mAh 30W快充自带线移动电源为多供应商版本，确保市场稳定供货。内置10000mAh电池，支持30W快充，可为笔记本和手机充电。自带USB-C线简化使用，另备USB-C和USB-A接口，数显屏增强交互性。

拆解显示，内置两节长虹三杰21700电池，容量5000mAh，串联连接。电池保护采用创芯微芯片，支持均衡功能。移动电源使用南芯SC8815升降压转换器，协议控制由芯海科技CSU3AF10负责，显示驱动采用CS32L010F8。内部设热敏电阻监测温度，结构扎实。

相关阅读

1、拆解报告：安克10000mAh 30W快充自带线移动电源

内置的协议芯片 CHIPSEA 芯海科技 CSU3AF10

CSU3AF10支持USB Type-C和PD3.0快充协议，内置8位RISC内核，32K FLASH和2K SRAM，支持两路Type-C口。兼容QC4、华为SCP/FCP、三星AFC等协议。

芯片支持NTC过热检测，提供QFN28/24封装，适用于快充电源等设备，新增PD3.1和UFCS协议支持。

相关阅读

1、全能PD快充控制器芯片，芯海科技CSU3AF10优势全解析

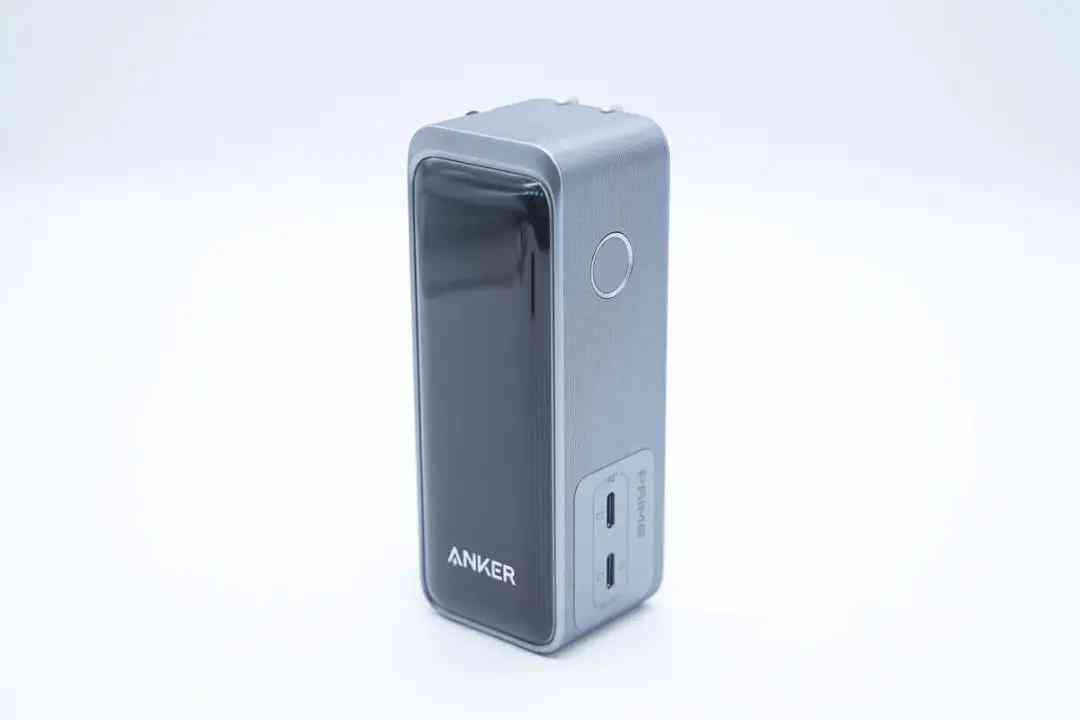

ANKER Prime二合一9600mAh移动电源

ANKER Prime二合一移动电源造型精致，配备可折叠国标插脚和两个USB-C接口，支持PD 65W输出和30W输入。TFT屏幕实时显示充电参数和电池状态，提升使用便利性。

拆解显示，内置三节长虹三杰INR18650-3200电芯，串联连接，已通过CE和CCC认证。电池组管理采用ETA钰泰ETA3006均衡芯片和创芯微CM1048-AT保护芯片。

移动电源管理使用英集芯IP5385 SOC芯片，共两颗，分别管理USB-C接口充放，支持PD 65W快充和多种协议。适配器模式充电控制由南芯SC8813负责，支持反向升压输出。

相关阅读

1、拆解报告：ANKER Prime二合一9600mAh移动电源

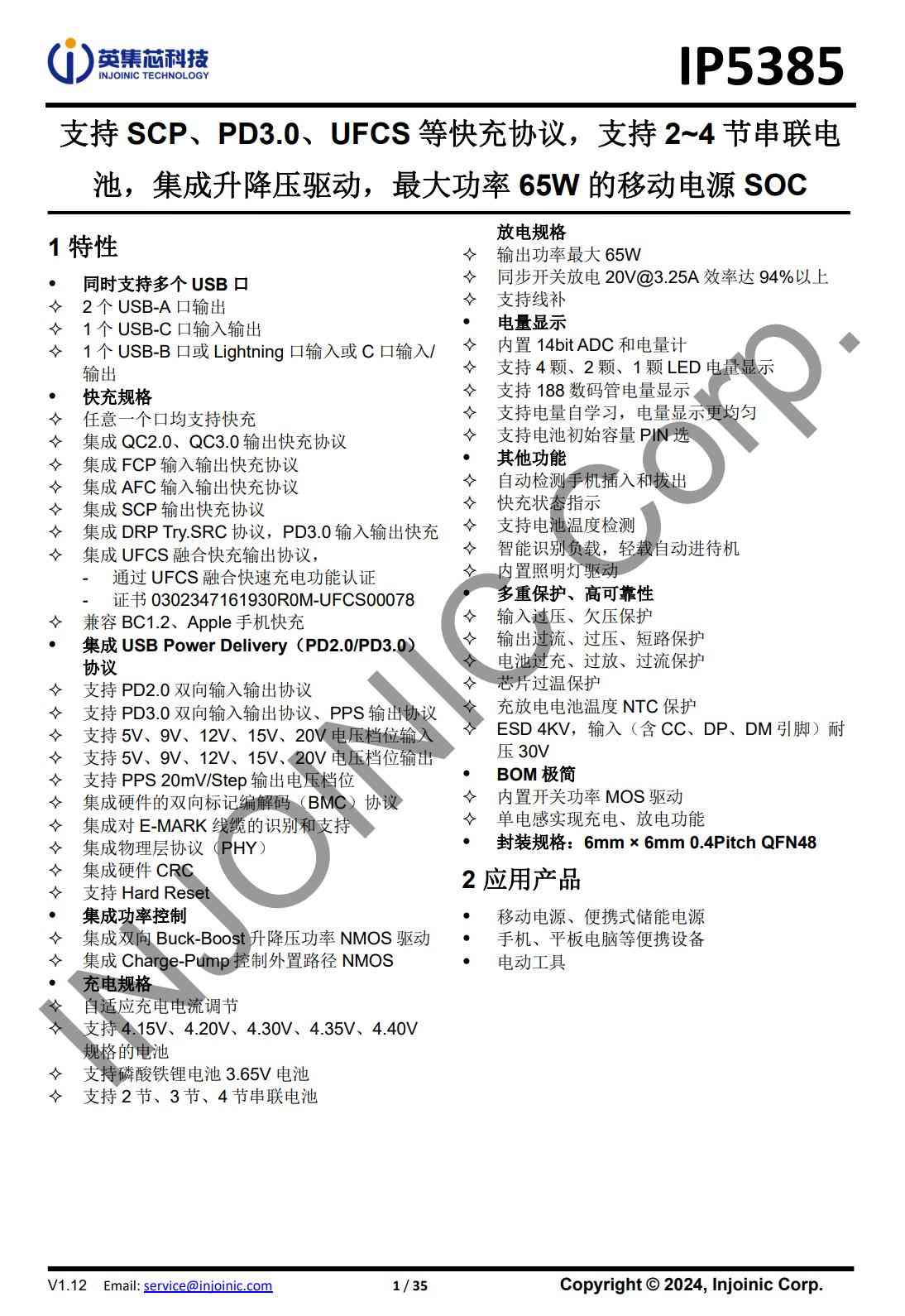

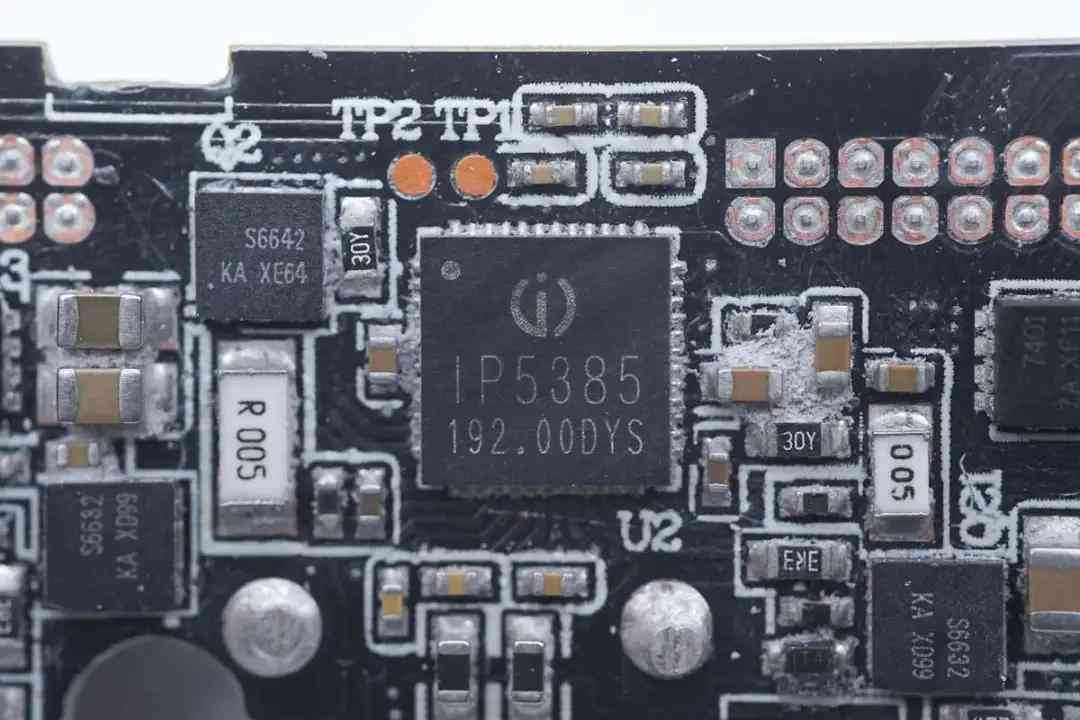

内置的协议芯片 INJOINIC 英集芯 IP5385

IP5385是英集芯首款集成UFCS融合快充协议的移动电源SOC，支持QC2.0/3.0、SCP、UFCS、PD2.0/3.0/PPS等协议，兼容苹果BC1.2标准。集成同步升降压转换器、电池管理和电量指示功能。

芯片支持USB-A x2、USB-C和Lightning接口，单口支持快充，多口输出时限5V。高集成度减少外围元件，降低BOM成本。

IP5385兼容2-4节串联电池，升降压系统最大功率65W，轻载时自动休眠。

相关阅读：

1、英集芯IP5385热门应用盘点，多款产品进入京东充电宝热销榜单

2、英集芯IP5385进入罗马仕移动电源供应链，助力实现小米55W澎湃有线秒充！

3、首款通过UFCS认证的移动电源单芯片，英集芯IP5385优势解析

4、英集芯推出首款集成UFCS协议的同步升降压SOC芯片IP5385

充电头网总结

当前，带数显屏幕的充电宝已成为市场主流。通过对安克多款热销数显充电宝的拆解分析，协议芯片主要来自英集芯、智融科技、士兰微、芯海、南芯科技、点思等厂商，体现了各家在成本、体积和功能上的平衡策略。

为填补数显充电产品内部技术选型的透明度空白，本文系统梳理了安克采用的协议芯片方案，帮助技术爱好者和行业从业者把握当前趋势，同时为品牌商和方案商提供参考资料，促进产品优化和创新。
